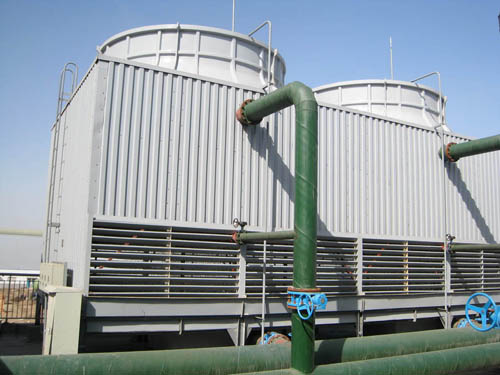

方形逆流式冷卻塔
產品簡介：
FN系列方形逆流式玻璃鋼冷卻塔是機械工業部第四設計研究院設計的節能型新產品。該產品應用了四院獲得的”節能型玻璃鋼冷卻塔”專利，特別是冷卻塔風機配有變扭矩離極雙速電機，當氣溫較低時(例如晚上)，電機開低速，冷卻塔噪聲可低3-5dB(A)。此外用雙速電機節能顯著，經測算，多臺冷卻塔配單速電機時，雖然在空氣濕球濕度低時可停部分電機節電，但仍比用雙速電機多耗電40%(以年計)。
服務熱線：13455626653
? ? ? ? ? ? ?（0536）4094101
微信咨詢：
方形逆流式玻璃冷卻塔
產品說明
FN系列方形逆流式玻璃冷卻塔是機械工業部第四設計研究院設計的節能型新產品。該產品應用了四院獲得的”節能型玻璃鋼冷卻塔”專利，特別是冷卻塔風機配有變扭矩離極雙速電機，當氣溫較低時(例如晚上)，電機開低速，冷卻塔噪聲可低3-5dB(A)。此外用雙速電機節能顯著，經測算，多臺冷卻塔配單速電機時，雖然在空氣濕球濕度低時可停部分電機節電，但仍比用雙速電機多耗電40%(以年計)。
本產品還應用了四院獲得的國家專利“方形逆流式冷卻塔用斜梯形波填料片”，經北京水科院和佛山實塔測試，其熱力、阻力特性均優于其它填料。
產品型號說明
方形逆流式冷卻塔有三大系列、九種型號、九十個產品。
產品性能與選擇
1、設計參數：
工業塔為：空氣濕球溫度τ=28℃，冷卻塔溫降：10～25℃。
民用塔為：空氣濕球溫度τ=28℃，冷卻塔溫降：5～8℃。
2、選塔時需知冷卻水量Q，進塔水溫t1，出塔水溫t2，空氣濕球溫度
3、冷卻塔的材料可耐-50℃低溫，但對于冷月平均氣溫低于-10℃的地區訂貨時應說明，以便采取防結冰措施。
4、循環水的濁度不大于50毫克/升，短期不大于100毫克/升。不宜含有油污和機械性雜質。必要時需采取滅藻及水質穩定措施。
5、冷卻塔的進出水管方向可按90°、180°、270°旋轉。
6、布水系統是按名義水流量設計的，如實際水量與名義水量相差在±15%以上，訂貨時應說明，以便修改部分?jǐn)?shù)據。
7、冷卻塔進水溫度不超過60℃，如超過60℃訂貨時應說明。
8、風機葉片安裝角度可調，但要保持角度一致。且電機的電流不超過電機的額定電流。
9、風機可短時低速倒轉以消冰。
10、當用冷卻塔的水盤做水池時須另裝“自動給水管”、“急速給水管”、“排污管”、“溢水管”、訂貨時須特別提出，費用另計。
11、電機、風機均配套供應，需本廠派員工到現場安裝或技術指導。
結構特點
(1)填料：采用四院專利產品–斜梯形波填料片，橫向增加了凸筋，水的再分配能力大，阻力小，熱力性能好，耐高溫70℃，耐低溫-50℃，阻燃性好。
(2)電機：清華大學電機系設計，由營孟津電機廠制造的四院專利產品一變扭矩變極低噪聲節能電機，密封防水性能好，耐高溫、效率高、噪聲小。
(3)減速裝置：功率≤11/5.5KW的減速裝置，采用滌綸纖維增強氯丁橡膠動力帶傳動，耐高溫、效率高，遇水不伸展，克服了打滑現象，噪聲很小。功率≥15/7.5KW的減速裝置，采用齒輪減速方式，電機安裝在風筒外部。
(4)風機：清華大學工程力學系根據本系列產品參數設計的低噪聲、機翼形玻璃鋼葉片，噪聲小，效率高，葉片角度可調。
(5)收水及布水裝置：采用反射型低壓噴嘴，對于小塔采用單旋流噴嘴，布水均勻、水壓小。所設收水裝置，可使飄水損失下降到0.01%。
(6)吸聲設施：超低噪聲型冷卻塔在上塔體出風口上面安裝了帶吸聲材料的屏蔽及吸聲柵，以達到降噪效果。
(7)吸聲設施：超低噪聲型冷卻塔在上塔體出風口上面安裝了帶吸聲材料的屏蔽及吸聲柵，降低了風機及電機的噪聲。對于小塔設蘑菇型吸聲柵。
(8)滴水降噪墊：對低噪聲及超低噪聲型冷卻塔，專門設計了透水性好的消聲墊，其下設有一層斜波片，大大降低了滴水噪聲。
(9)檢修平臺：塔頂花紋鋼板檢修平臺，便于維護及安裝。
(10)下塔盤：淺水盤及深及深水盤的冷卻塔設有下水盤，供存水用。根據訂貨要求，可配溢水、排污、自動及手動給水管，可直接從下塔盤吸水。
(11)支架：冷卻塔鋼支架，鍍鋅并涂環氧瀝青漆防腐，緊固件都采用鍍鋅螺栓。
產品簡介：
圓形逆流式玻璃鋼冷卻塔采用逆流式氣熱交換技術，玻璃鋼冷卻塔填料采用優質的改性聚氯乙波片，以擴散淋水面積;通過旋轉布水方式，實現布水均勻，增強冷卻效果。…
服務熱線：13455626653
? ? ? ? ? ? ?（0536）4094101
微信咨詢：
1)標準工況：進水溫度t1=37℃，出水溫度t2=32℃，設計濕球溫度τ=28℃，即水溫度Δt=5℃，冷幅高t2-τ=5℃
2)中溫工況：進水溫度t1=43℃，出水溫度t2=33℃，設計濕球溫度τ=28℃，即水溫度Δt=10℃冷幅高t2-τ=6℃
3)高溫工況：進水溫度t1=60℃，出水溫度t2=35℃，設計濕球溫度τ=28℃，即水溫度Δt=25℃冷幅高t2-τ=8℃
2、選用時須知水量Q，進水溫度t1，出水溫度t2及設計濕球溫度τ，然后再根據熱力性能曲線確定型號。熱力性能曲線見附表1、附表2。對曲線表以外的工況，可以進行熱力計算，其填料的容積散質系數β×ν如下：
1.2倍名義流量時：β×ν=18600 1.0倍名義流量時：β×ν=17800 0.8倍名義流量時：β×ν=17000
3、運轉重量按下塔體存水一半深計算，如果按裝滿水計算應乘以1.5。
4、本系列冷卻塔用于冷月平均氣溫不低于-10℃的地區，氣溫過低處的用戶應提出預防凍結的要求，以便配置淋水導流環，不使水流到百葉上。冬季間斷運行過程中，可在水槽內加電熱管。本系列冷卻塔用于冷月平均氣溫不低于-10℃的地區，氣溫過低處的用戶應提出預防凍結的要求，以便配置淋水導流環，不使水流到百葉上。冬季間斷運行過程中，可在水槽內加電熱管。
5、循環水渾濁度不大于50毫克/升，短期內不大于100毫克/升，不宜含油污和機械性雜質，必要時采取滅藻及水質穩定措施。
6、適用水溫不超過60℃，如超過可在訂貨時說明，本廠從選材上加以解決。如需阻燃型冷卻塔，請在訂貨時說明，本廠可以滿足要求
7、布水管按名義流量開孔，如實際流量與名義流量相差±15%以上，用戶訂貨時應予以說明。
8、進水管水壓大約為2-5米水柱，設計時不要壓力過高，否則會產生飄水現象。
9、電機、風機均配套供應，需本廠派員現場安裝或技術指導，另加收費用。
10、當用戶需要在冷卻塔下塔體直接吸水時，需安裝“自動給水管”、“急速給水管”“排污管”“溢流管”，訂貨時需特別提出。
結構特征
(1)塔體：型線合理，氣流平穩，材質優良，色彩鮮艷，表面膠衣樹脂內含有抗紫外線劑，耐老化，強度高，重量輕，耐腐蝕。下塔體按訂貨要求，可配有溢水、排污、自動給水管，可由此處直接吸水，省去冷卻池，上面裝有防噪消聲墊，有效降低了滴水聲。
(2)填料：采用改性聚氯乙烯波片，橫向增加了凸筋，水的再分配能力強，阻力小，熱力性能好，耐高溫70度、低溫-50度，阻燃性好。
(3)旋轉布水器及布水管：裝有不銹鋼球軸承，運轉靈活可靠，水頭低，布水均勻，采用鋁合金或玻璃鋼制成的布水管，管上安裝收水板，克服了飄水現象。
(4)風機：由清華大學工程力學系根據系列冷卻塔參數設計的低噪聲、風機，鋁合金板翼型或玻璃鋼葉片、噪聲小、效率高。
(5)電機：由清華大學電機系在Y型系列安裝尺寸的基礎上，為冷卻塔設計的低噪聲節能電機、密封防水性能好、耐高溫、效率高、噪聲小。
(6)減速裝置：采用了滌綸纖維增強氯丁橡膠動力帶傳動，耐高溫、效率高，遇水不伸展，克服了打滑現象，噪聲很小。
(7)吸聲設施：超低噪聲型冷卻塔在進風口外增加了帶吸聲材料的屏蔽，并在上下兩部裝有吸聲柵，以達到降噪效果。在上塔體出風口安裝了帶吸聲材料的喇叭口屏蔽及吸聲柵，降低了風機及電機傳出來的噪聲。
(8)進風窗：裝有玻璃鋼百葉片，減少飄水，氣流阻力小，特別適合北方地區及全年都需要使用冷卻塔的單位。
(9)支架：所有風機、填料、進風窗、塔體等處鋼支架為裝配式，鍍鋅或涂漆防腐。緊固件都采用鍍鋅或不銹鋼螺栓。
安裝、調試、使用須知
1、本說明書中的基礎圖及安裝尺寸供安裝時參考。
小型逆流式塔進出水管的方向可在水平位置上任意選定、但不得碰撞基礎。
中間有基礎的，其負荷應為運轉重的25%，其余的75%由外圍長方形基礎平均承擔，如在屋頂安裝應考慮負荷引起的附加壓力。
2、冷卻塔與進出水管的連接處應設支架，防止過多的重量壓在塔壁上。
3、風機葉片在安裝、使用前應作調整，保持角度一致。方法為在靠近葉間150毫米處，對每根葉片的前后兩緣分別作一標志，再由支架下弦分別測每根葉片的前后兩緣的距離，以計算出各葉片這點前后緣的高差，通過數次調整使高差達到一致即為合格。
4、電機接線后要密封接線盒，并注意電流測試值不超過電機載定電流。
5、啟動冷卻塔時一定要先開水泵后開風機，不允許在沒有淋水的情況下使風機運轉，風機可短時低速倒轉消冰。
6、減速機在使用前應注油，可采用50號抗磨齒輪油或機油加以潤滑，初次運轉100-300小時應換新油，以后每運轉3000-5000小時換油一次。油位應適中，油標應便于觀察。
7、冷卻塔運轉時，應有專人管理，經常注意電流、水溫的變化，對電機、減速機、布水器等處應定期檢查。
服務熱線：13455626653
? ? ? ? ? ? ?（0536）4094101
微信咨詢：
玻璃鋼冷卻塔組成結構：
（1）面板：玻璃鋼材質，表面光潔美觀，耐腐蝕，防老化。
（2）填料：為改性聚氯乙烯雙向點波片，熱力性能好，氣流阻力小，剛性好，耐熱75℃、耐寒、阻燃。
（3）風機：葉片材質為合金鋁板。風機氣動力合理、風量大、效率高、噪聲低、耐腐蝕等特點。
（4）電機和減速機：為外協設備。
（5）布水槽：玻璃鋼材質，配水均勻，超低噪聲型有蓋板可蔽光，防雜物飛入，減少濺水聲。
（6）消聲罩：玻璃鋼材質，內粘空腔式阻燃型聚氯乙烯薄膜消聲材料。
（7）百葉窗：玻璃鋼材質，可防水濺出，并可使進塔氣流均勻。
（8）水箱：玻璃鋼材質，起集水作用，設有自動補充水設施，可閉路循環直接吸水。
（9）骨架：為折邊型鋼組裝結構，剛性好，重量輕，運輸、安裝方便，熱鍍鋅防腐。
主要特點
1、節省空間，結構輕型化
采用專為玻璃鋼橫流冷卻塔設計的高效熱交換填料，其換熱面積大幅度提高，與原HBLD系列及原HBLCD系列相比，其占地面積大幅度下降，由于結構設計的優化及采用鋼結構，運轉重量也大大降低。
2、節省電力
采用通風阻力小的填料和由清華大學專為冷卻塔設計的機翼型玻璃鋼高效風機，從而減小所配用的電機功率，超低噪聲型采用的電機功率更小，更節省電力，也可根據用戶的要求，配用雙速電機來節電。
3、運轉噪聲極低
采用清華大學專為冷卻塔而設計的FRP材質的機翼低噪聲軸流式風機和專為冷卻塔而設計的低噪聲電機，從而降低了冷卻塔的運轉噪聲。超低噪聲系列冷卻塔的運轉噪聲更低，全面符合環保要求。若配用雙速電機，在夜間低速運行時，還能使噪聲再下降2-3dB(A),用戶需要雙速電機應在訂貨時單獨提出要求。
4、良好的耐腐蝕性
冷卻水塔塔體、水槽及面板均采用具有良好耐腐蝕性能的FRP材質，并在膠衣樹脂中加有光穩定劑，具有良好的抗老化性能，經久不變色。塔體鋼結構件在加工后采用鍍鋅處理，提高冷卻塔的耐腐蝕性能，在正常使用壽命內，不需另外防腐。
5、組合方便
方形冷卻塔可采用組合方式來滿足不同工況的要求，用戶也可根據場地情況進行決定組合，并可根據用戶的建筑物特點，調整冷卻塔的外觀。如用戶場地十分有限。我公司也可針對用戶的特殊要求進行設計，滿足用戶對熱力性能及噪聲的要求。
6、維護方便
方形橫流冷卻塔為組合式設計，相鄰冷卻塔空氣室相互隔開，可在冷卻塔正常運轉的前提下，進行維護檢修，清洗填料、積水管和水箱的工作更加方便。
應用范圍
方形橫流冷卻塔廣泛用于石油、化工、冶金、電力等企業大量的循環系統中。適用于我國北方嚴寒地區，有效地解決了冬季百葉窗冰凍問題。它采用了變扭矩變極電機，使之在熱力性能、耗電、塔體穩定性及噪聲方面，居國內外領先水平。
